Die Programmedition ThinkDesign professional beinhaltet alle Softwarekomponenten aus den Editionen: engineering, tooling sowie styling und ist somit die Komplettlösung für den anspruchvollen Konstrukteur.
Features und Benefits
Global Shape Modeling
Seit der Präsentation im Jahre 2001 wurde das Global Shape Modeling (GSM) ständig weiterentwickelt. Nach wie vor ist es das einzige Softwarewerkzeug, mit dem Modifikationen an (Freiform-) Flächen in kürzester Zeit vorgenommen werden können, ohne dass dabei die Qualität der Flächen beeinträchtigt wird. GSM der dritten Generation ermöglicht nochmals beschleunigte Iterationszyklen, ohne dass die Flächen neu aufgebaut werden müssten.

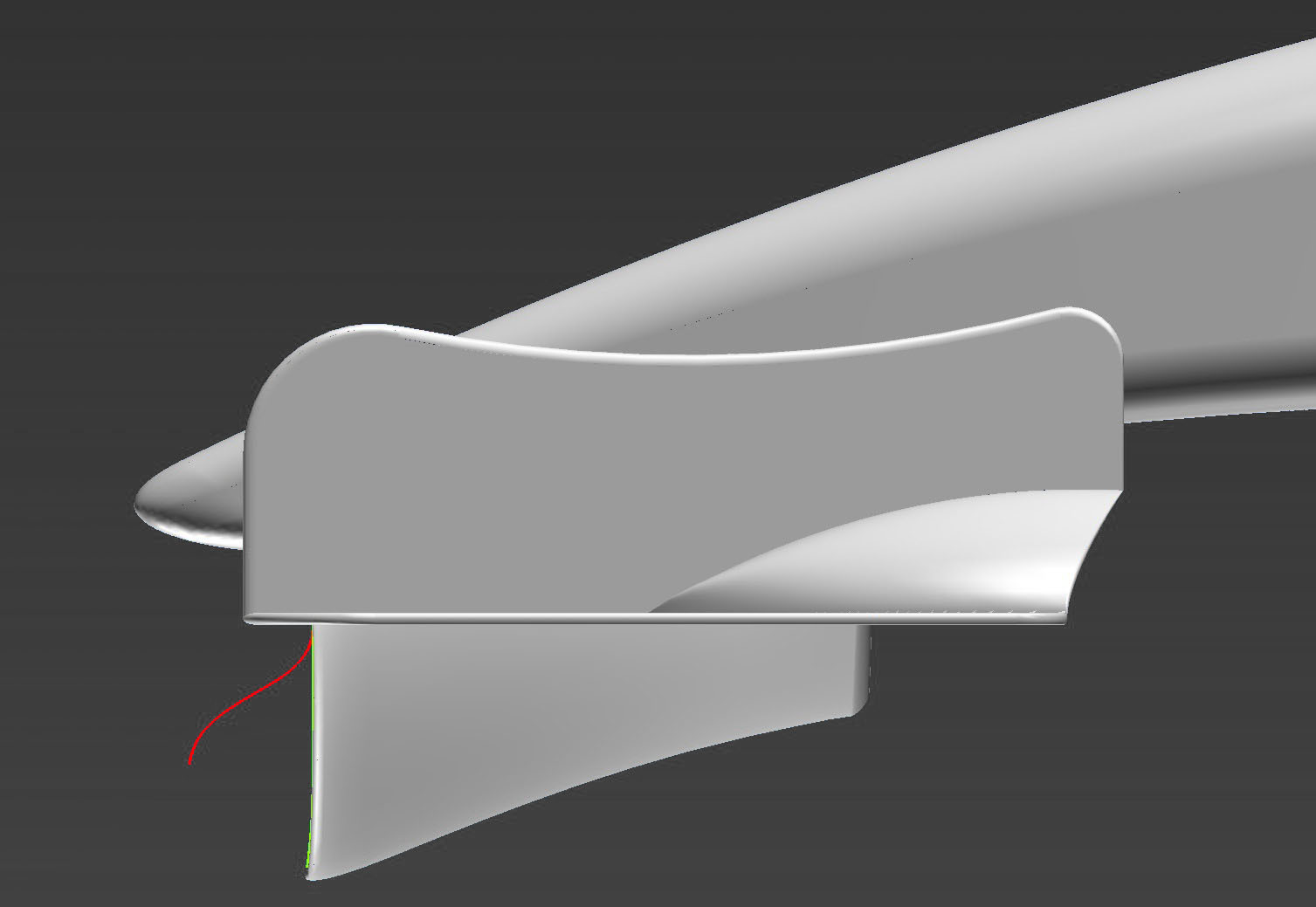

Original Daten vor der Modifizierung mit Global Shape modeling (GSM)

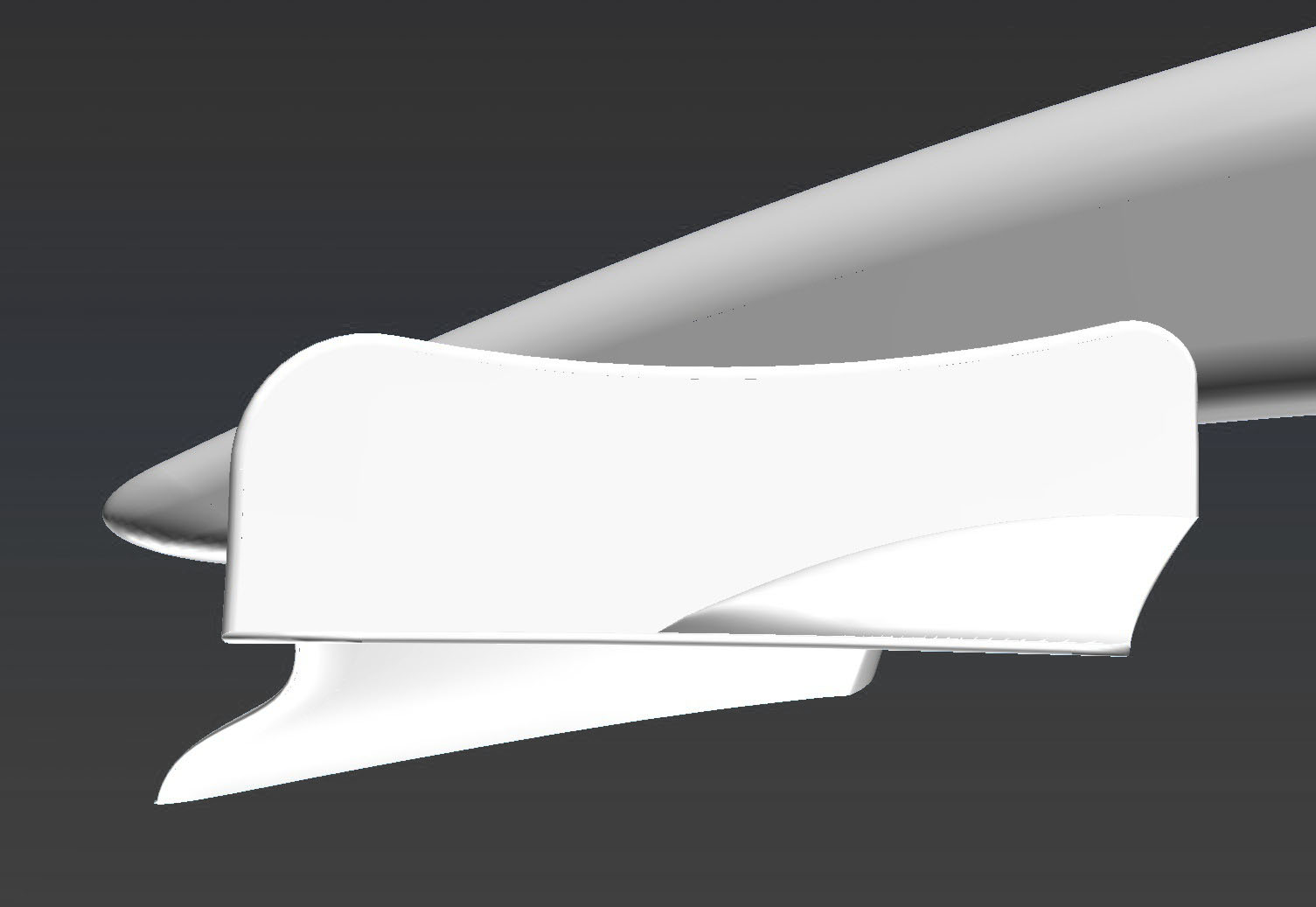

Mit GSM modifizierter Datensatz. Die Modellgeometrie wurde an die Sollbedingung (rote Kurve) angepasst. Bearbeitungszeit ca. 2min
Modifizierung von Reflektionslinien
Mit diesem neuen Feature kann ohne Umweg über die Flächenmodellierung direkt am Ergebnis modifiziert werden. So können zum Beispiel die Lichtlinien (Zebralinien) von Flächen automatisch an benutzerdefinierte Lichtlinien angepasst werden.

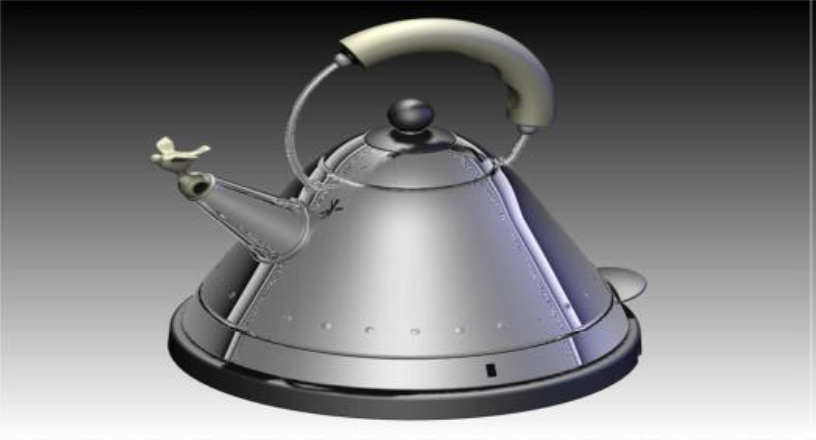

Dynamisches Echtzeit-Rendering
Die Informationen zum Rendering über Beleuchtung, Umgebung und Textur werden in Echtzeit übernommen. Dadurch entstehen sehr realistische und detaillierte Darstellungen. Auf diese Weise kann der Designer bereits in einem sehr frühen Stadium an einem möglichst realitätsnahen Modell arbeiten. Die Umgebungsabbildung kann sphärisch oder kubisch sein, Texturen können auf unterschiedlichste Weise projiziert werden.
Subdivision Solid
Subdivisionsolid, eine speziell für den Designer neu entwickelte Modelliermethode, überzeugt durch einfachste Bedienung. Freiformgeometrien werden mit dieser Modelliermethode zum Kinderspiel. Beispielsweise lassen sich so auf einfachste Weise Körpermodelle interaktiv erstellen. Vergleichbar ist diese Methode mit der Modellierung direkt an der Clay-Masse.
User Interface
Benutzer können individuelle Kontextmenüs anlegen und Befehle mit zusätzlichen Bedingungen per Mausklick auswählen. Damit wird der individuelle Workflow in den Menüs abgebildet, was den Designvorgang komfortabler macht.

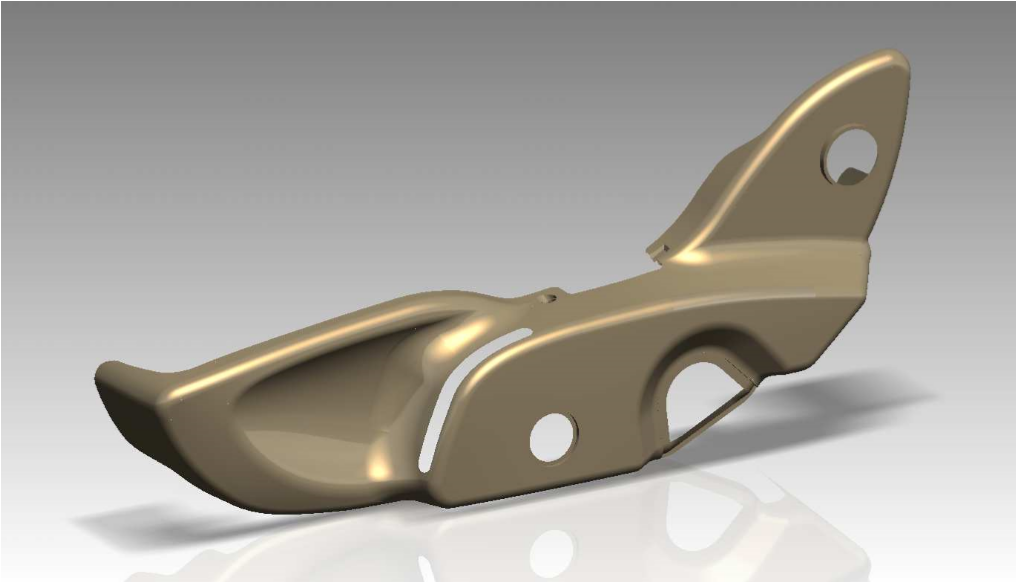

GSM Zone Modeling
Diese revolutionäre Technologie beseitigt die Grenzen herkömmlicher Solidmodellierer - Konzeptdesign und Engineering können nun mit einem einzigen Produkt realisiert werden. Durch die Kombination der Vorteile der Solidmodelierung mit der Flexibilität von Freiformflächenmodellierern können kreative und präzise Modifikationen an jeglicher Art von Flächen - egal ob nativ oder importiert -vollständig assoziativ vorgenommen werden.

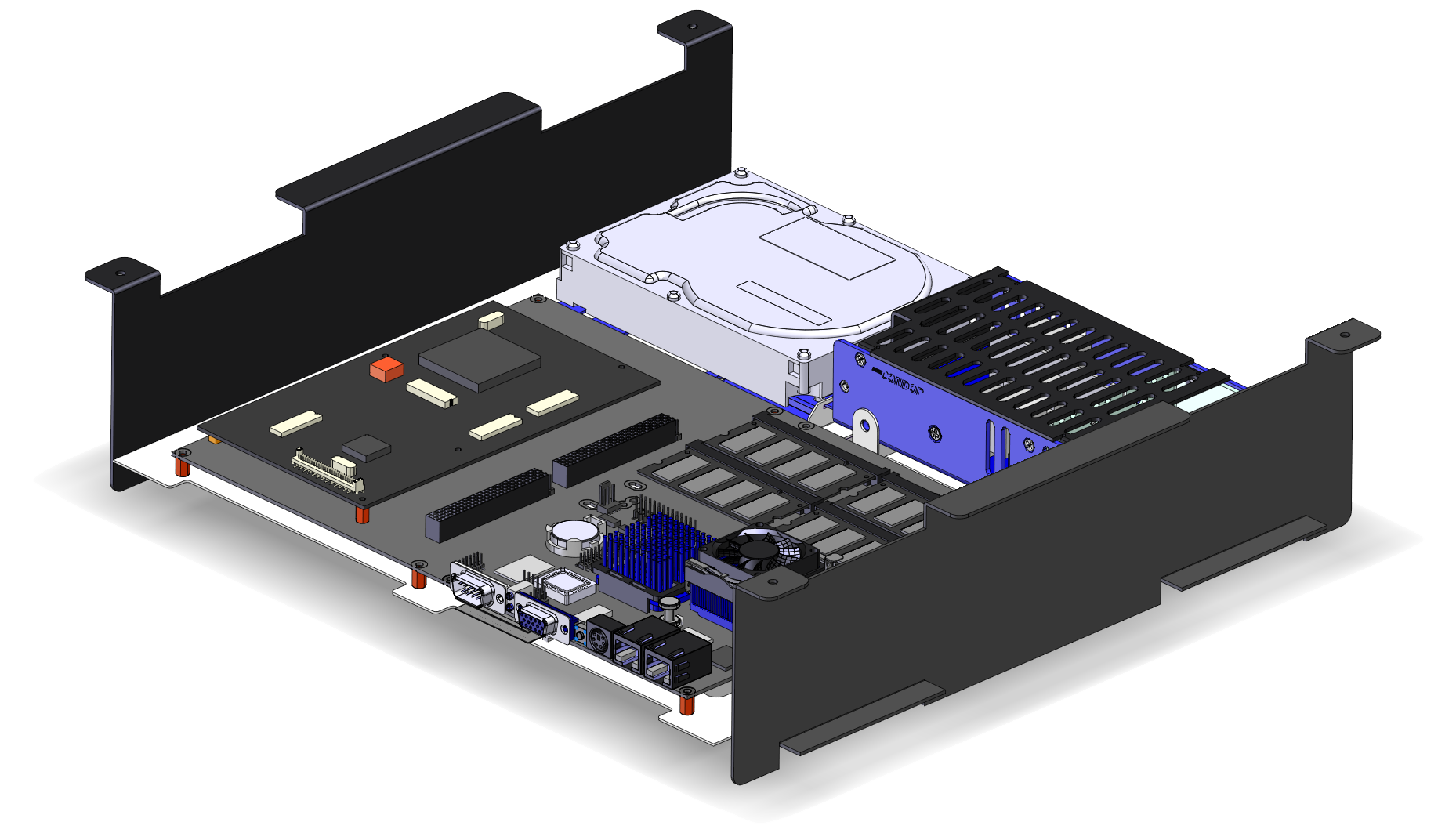

Integrierte Blechbearbeitung

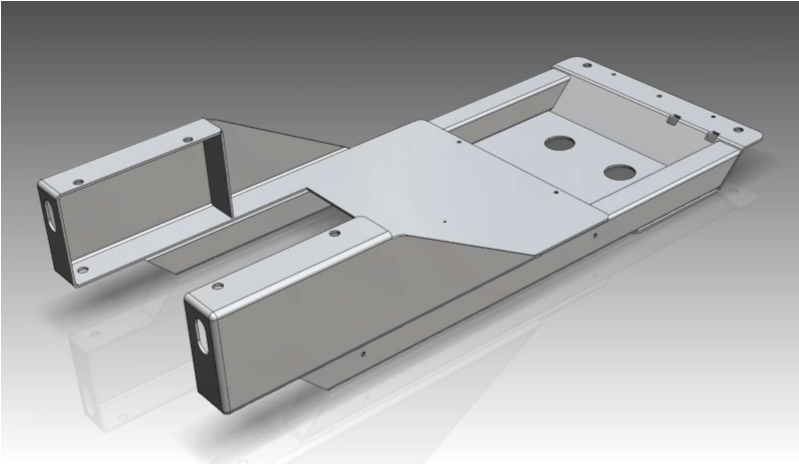

Anwender können mit der Blechbearbeitung sowohl ‚vom leeren Bildschirm‘, als auch anhand bestehender in ThinkDesign erstellter oder über Standardschnittstellen (IGES, STEP) importierter Teile beginnen. Teile mit verschiedenen Biegetabellen können im selben Modell verwaltet werden. Qualiativ hochwertige Zeichnungen für die Fertigung werden automatisch erstellt.
Zeichnungserstellung
Eine Zeichnungsableitung aus 3DModellen ist automatisch möglich. Der Anwender kann überprüfen, wie sich Änderungen am Modell auf die Zeichnung auswirken und umgekehrt. Komplexe Konfigurationen von Explosionsdarstellungen können sowohl in 3D als auch in 2D erstellt werden.
Smart-Objekts und Adaptive Maße
Die einzigartigen Smart Objekts von ThinkDesign erlauben dem Anwender, alle (oder einige) Elemente eines Entwurfs auszuwählen, wieder zu verwenden und zur allgemeinen Nutzung bereitzustellen. Daraus ergeben sich Vorteile, wie genauere Einhaltung der Unternehmensstandards, weniger Fehler und schnellere Entwicklungszyklen. Die adaptiven Maße stellen einen wegweisenden, intuitiven Ansatz für die Teilekonstruktion innerhalb der Baugruppe dar. Bei der Eingabe oder Bearbeitung von Features kann der Anwender Werte mit einfachem Mausklick direkt über die umliegende Geometrie eingeben, einschließlich Solids, Flächen, "statischer" 2D-Geometrie, Skizzen und Bemaßungen jeder beliebigen Art. Adaptive Maße passen sich Modelländerungen an, indem sie die Features steuern, in denen sie enthalten sind, dabei aber die Intention des Entwurfes beibehalten. Dieser Ansatz macht die Topdown-Teile- und Baugruppenkonstruktion wesentlich weniger fehleranfällig als herkömmliche Methoden. Mit adaptiven Maßen kann der Anwender rasch 3D-Modelle aus DWG/DXFZeichnungen erstellen, da die Bearbeitung der Zeichnung nicht mehr nötig ist.
Erweiterte Baugruppenverwaltung
ThinkDesign unterstützt sowohl die "Topdown"-, als auch die "Bottom-up"-Methode. Komponenten und Baugruppen befinden sich in der selben Arbeitsumgebung, wodurch die Konstruktion direkt in der Baugruppe wesentlich erleichtert wird. Vereinfachte Darstellungen ermöglichen ein schnelleres Laden und Visualisieren, wobei die parametrischen Eigenschaften der gesamten Baugruppe erhalten bleiben. Lesezeichen erleichtern ganz wesentlich die Navigation in großen Baugruppen. Mit Hilfe symbolischer Referenzen können Komponenten und Unterbaugruppen problemlos durch andere ersetzt werden, selbst wenn diese über eine vollkommen andere Geometrie verfügen. Die Kollisionskontrolle ermöglicht es, Fehler bereits früh in der Entwicklungsphase zu beheben.

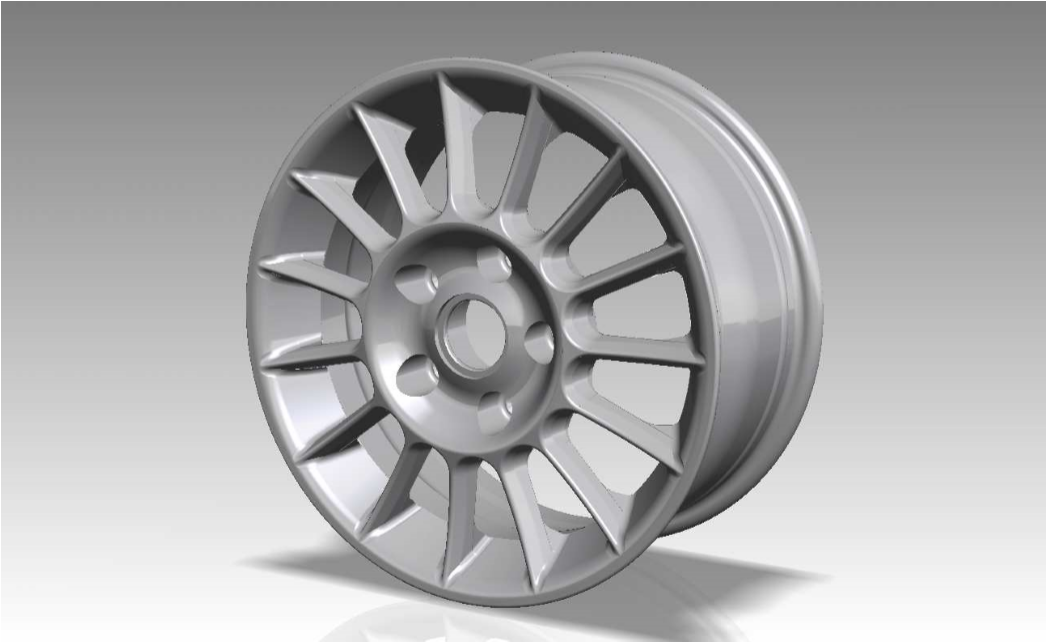

Hybridmodellierung
ThinkDesign professional ist das einzige Produkt, das eine wahre Hybridmodellierung ermöglicht und eine vollständig integrierte Flächen- und Solidinteroperabilität zur Verfügung stellt. Es können problemlos verschiedene Techniken, wie Drahtgitter, Flächen und Solids gemischt werden.
Kurve auf Fläche
Es können Kurven erzeugt werden, die sich assoziativ zu verschiedenen Elementen verhalten. Zusätzlich zu dieser Durchgängigkeit der Assoziativität bietet der Elementtyp Hochqualitäts-Approximation durch G3-/G4-Stetigkeit der resultierendenKurve. Änderungen am Design lassen sich so schneller realisieren, womit sich der Prozess der Designfindung beschleunigt.
Globale Extrusion
Dieser neue Flächenbefehl erstellt automatisch Flächen über eine oder mehrere Querschnitte entlang einer oder mehrerer Führungskurven. Die Orientierung der Flächen lassen sich individuell definieren, wobei auch G0-Übergänge automatisch angepasst werden. Der Vorteil ist eine drastische Zeitersparnis bei gleichzeitiger Kontrolle über den Flächenverlauf.
Geschichtsbasierte G2-Verrundungen
Es können G2-Verrundungen sowohl im Solid-, als auch im Flächenmodus erstellt werden; diese sind durch Neudefinition leicht veränderbar. Es können ohne Probleme krümmungsstetige Übergänge erzeugt werden.
Pattern auf Kurve/Fläche
Der Befehl ‚Pattern' wurde nun erweitert auf den Befehl ‚Pattern auf Kurve'. Dieses ermöglicht einen erweiterten Ausrichtungsmodus (kurvenbasierend / flächenbasierend).
„Skin-booleans“
Hierbei handelt es sich um ein geschichtsbasiertes Feature, mit dem Features auf Flächen mit "Nulldicke" ("Skins") angewendet werden können. Es kann auch festgelegt werden, ob diese Objekte über Solid-oder über Flächeneigenschaften verfügen sollen.
Werkzeuge zur Qualitätskontrolle
ThinkDesign professional stattet den Anwender mit leistungsstarken Werkzeugen zur Qualitätskontrolle aus, die die Integrität der Daten gewährleisten und die Designabsicht erhalten. So kann eine Entformung als ein (geschichtsbasiertes) Solidfeature auf Bestandsdaten angewendet werden, während die Assoziativität auf statische Solids beibehalten wird. Zusätzlich verfügt ThinkDesign professional über Features zur Kontrolle von Schattierungslinien, projizierten Krümmungen, Krümmungsradien und Isophoten (Zebralinien). Mit der praktischen Vorschaufunktion kann der Anwender umgehend die Flächenqualität prüfen, bevor der Befehl ausgeführt wird.
Schnittstellen
ThinkDesign professional unterstützt folgende 3D- und 2D-Standardformate: IGES, STEP, STL, VDA, VRML, Wavefront, ASCII points, think3 neutral file sowie DWG, DXF und Draftmaker. Das optinale Schnittstellenpaket tdXchangereader stellt zusätzlich die Schnittstellen zu CatiaV5, Pro/E, NX, JT, Solidworks, Inventor sowie Parasolid zur Verfügung.
